Mientras se acciona el pulsador P, la tensión de 6 V llega a las dos bombillas B1 y B2 conectadas en serie y se encienden las dos bombillas.
Si se fundiera una de las bombillas (desenroscar una de ellas para la experiencia) la otra se apaga porque deja de pasar corriente aunque se mantenga presionado el pulsador.
Aplicación con minikits. Se utilizan 2 portapilas, 3 minikits y 2 latiguillos de conexión. Marcar en el circuito cada latiguillo que se ponga.
CIRCUITO CON 3 BOMBILLAS EN SERIE
Mientras se presiona el pulsador P, la tensión de 6 V llega a las tres bombillas B1, B2 y B3 conectadas en serie y se encienden las tres bombillas.
Si se fundiera una de las bombillas (desenroscar una de ellas para la experiencia) las otras dos se apagan también porque deja de pasar corriente.

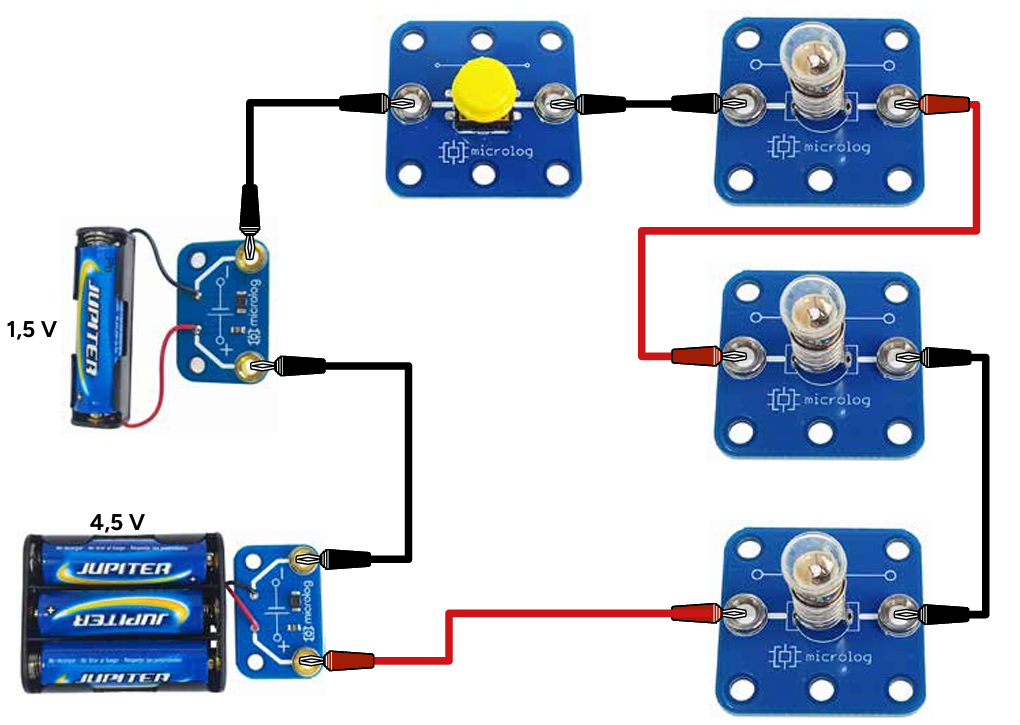

Aplicación con minikits. Se utilizan 2 portapilas, 4 minikits y 3 latiguillos de conexión.
Marcar en el circuito cada latiguillo que se ponga.
