MOTOR CON PULSADOR (VENTILADOR)
Funcionan con una pila de 1,5 V y también con 4,5 V y con 6 V.
Este montaje vertical nos es muy útil cuando necesitemos un giro paralelo al Plano de Tierra, es decir parecido al giro del motor de un helicóptero.
PAR MOTOR: El momento de fuerza que ejerce un motor sobre el eje de transmisión.
RPM: Revoluciones por minuto, vueltas que gira el motor cada minuto.
MOTOR CC: Es una máquina que convierte la energía eléctrica en mecánica con un movimiento rotatorio.

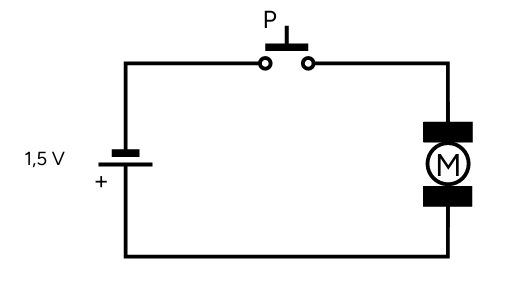

Mientras se presiona el pulsador P, el motor gira. Al dejar de presionar el pulsador, el motor va parándose.
Puedes colocar la hélice o bien la rueda para simular un ventilador o las ruedas de un coche.

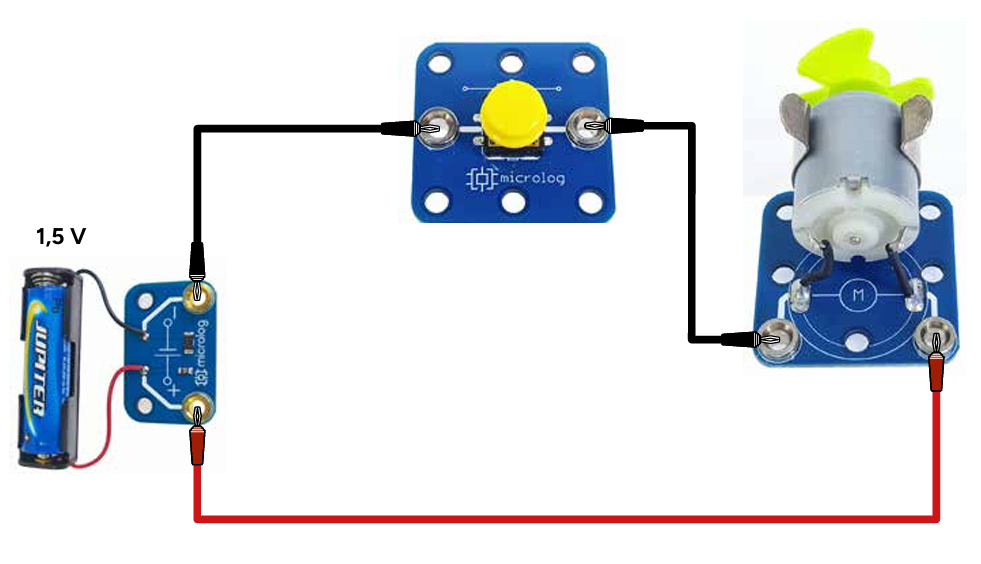

Aplicación con minikits. Se utilizan 1 portapilas, 2 minikits y 1 latiguillo de conexión.
Marcar en el circuito cada latiguillo que se ponga.
VELOCIDAD DE GIRO DE UN MOTOR AL VARIAR LA TENSIÓN APLICADA

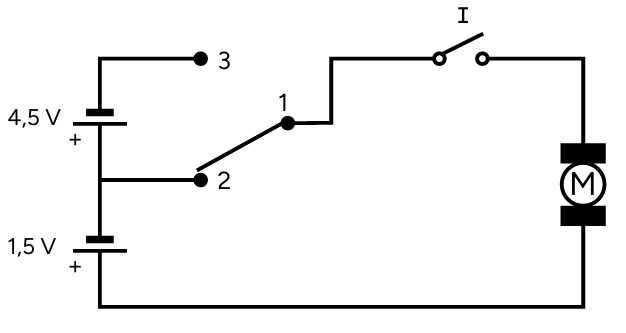

Con el punto 1 conectado al 2, al cerrar el pulsador P, al motor llega una tensión de 1,5 V y girará a una determinada velocidad. Si en cambio el punto 1 se conecta al 3, al motor se le aplicará una tensión de 6 V y se podrá observar que gira mucho más deprisa.

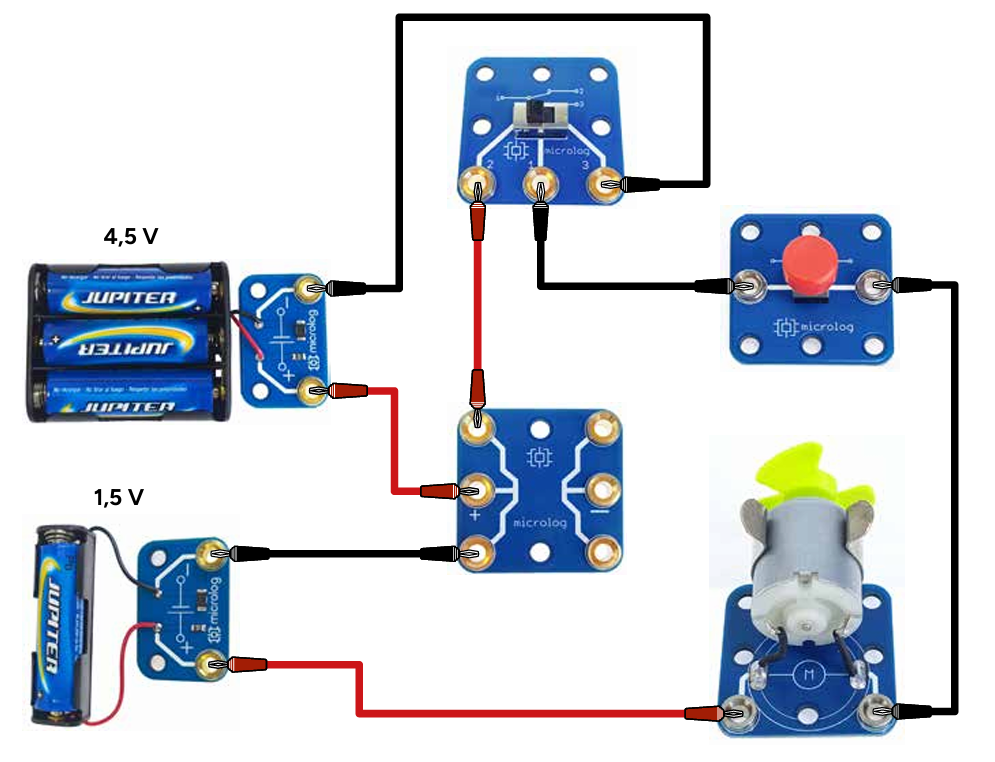

Aplicación con minikits. Se utilizan 2 portapilas, 3 minikits y 2 latiguillos de conexión.
Marcar en el circuito cada latiguillo que se ponga.
INVERSIÓN DE GIRO DE UN MOTOR

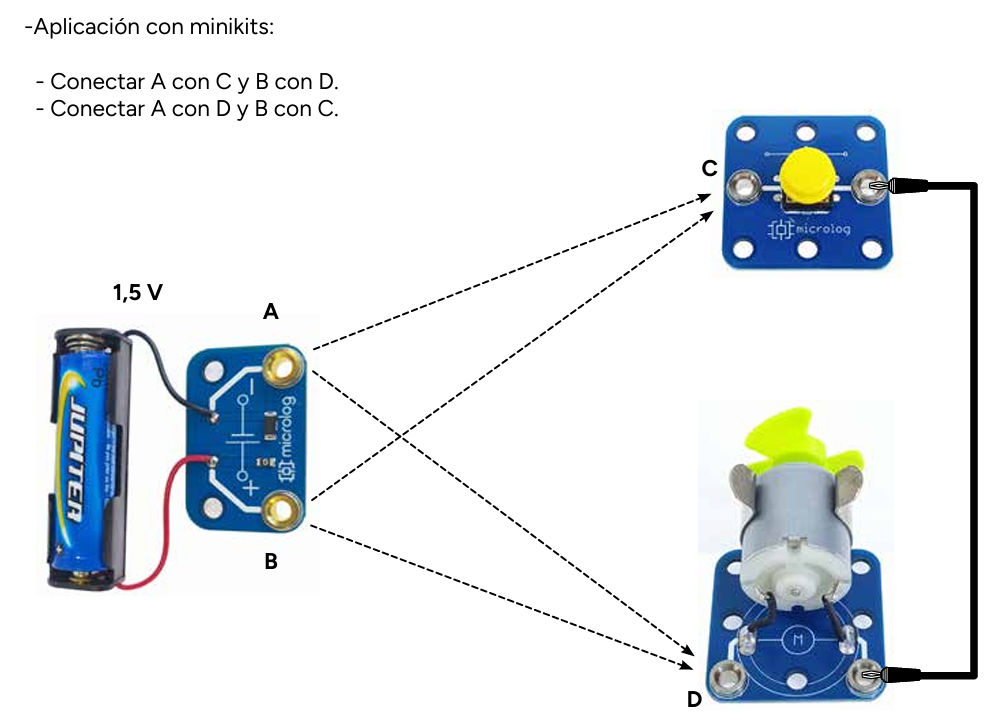

Conectando C con A y D con B, al cerrar el pulsador P, el motor girará en determinado sentido. Si en cambio se conecta D con A y C con B, el motor girará en sentido contrario.
Aplicación con minikits:
Se utilizan 1 portapilas, 3 minikits y 3 latiguillos de conexión.
Marcar en el circuito cada latiguillo que se ponga.

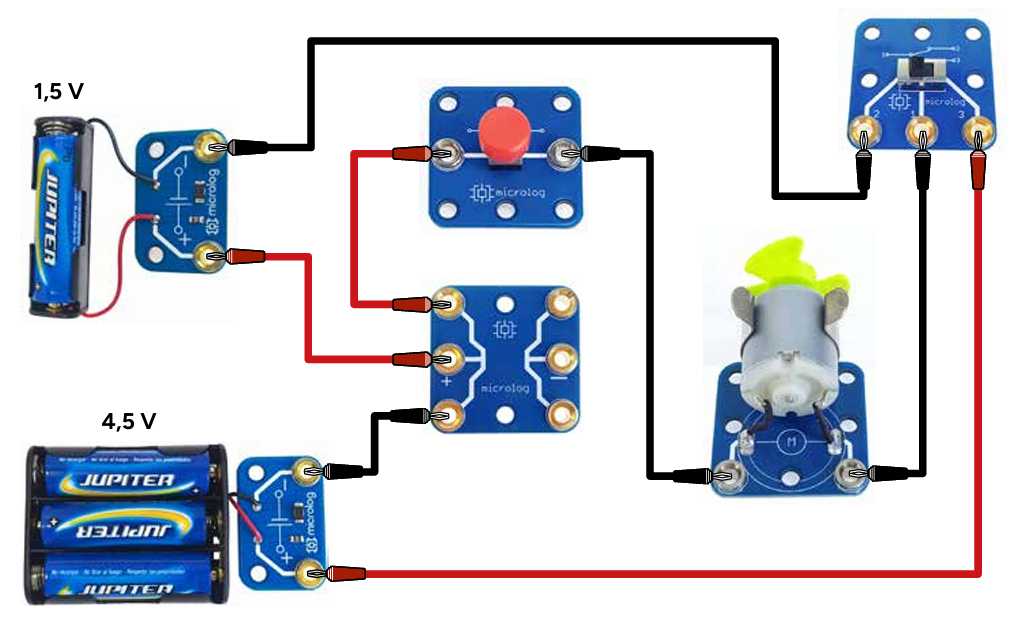

CAMBIO DE SENTIDO DEL MOTOR CON CONMUTADOR SIMPLE
Observar el cambio de giro del motor.
Al presionar el interruptor gira el motor a 4,5 V con dicha polaridad.
Si se cambia la posición del conmutador, cambia el voltaje a 1,5 V y cambia también la polaridad, haciendo que cambie el sentido de giro del motor.
Se utilizan 2 portapilas, 3 minikits y 3 latiguillos de conexión.

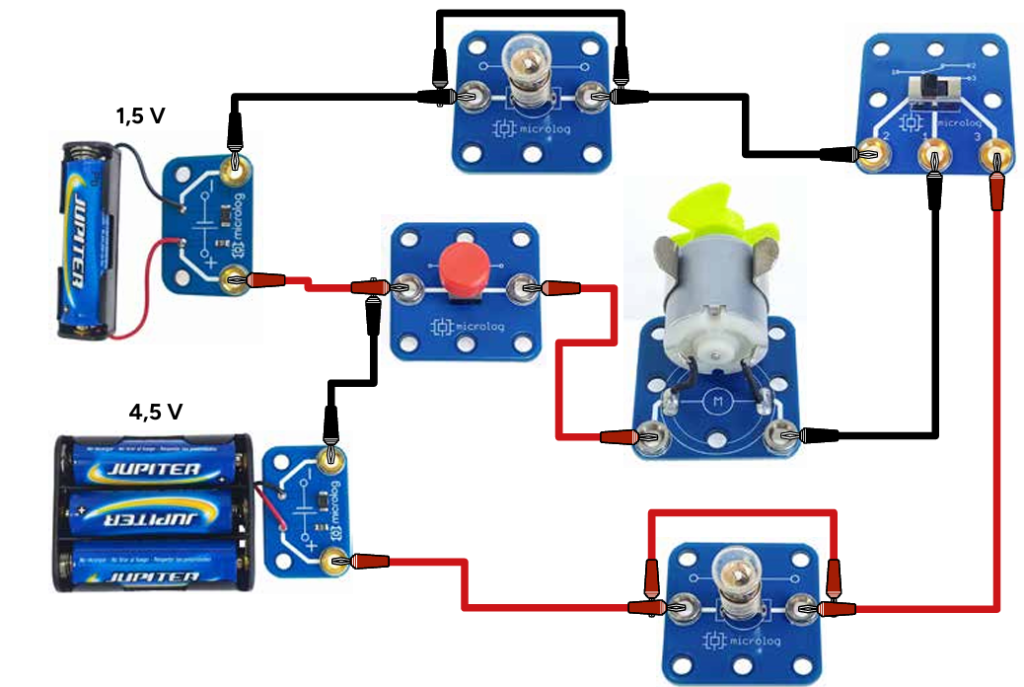

CAMBIO DE SENTIDO DEL MOTOR CON INDICADOR LUMINOSO
Observar al cambiar el sentido de giro del motor, que se enciende la bombilla correspondiente.
Al presionar el interruptor gira el motor a 4,5 V y se enciende la bombilla 1.
Si se cambia la posición del conmutador, cambia el voltaje a 1,5 V, se apaga la bombilla 1 y se enciende la bombilla 2.
CIRCUITO CONMUTADO MOTOR-LÁMPARA
Observar el cambio del funcionamiento del motor al funcionamiento de la bombilla.
Al presionar el interruptor se activa el motor.
Si se cambia la posición del conmutador, se para el motor y se enciende la bombilla.
